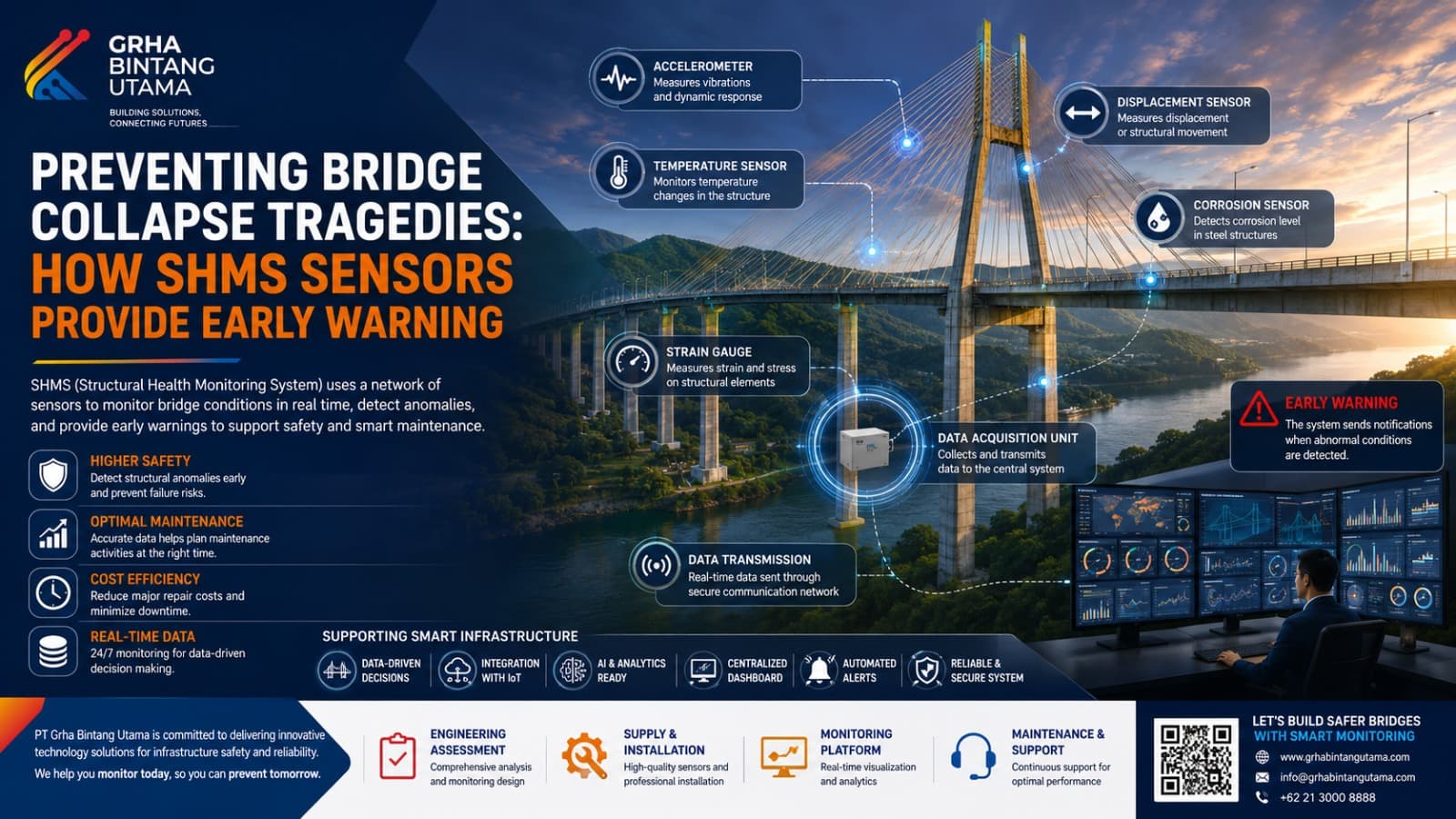

Mencegah Tragedi Jembatan Runtuh: Bagaimana Sensor SHMS Memberikan Peringatan Dini

Jembatan merupakan salah satu infrastruktur vital yang menopang mobilitas manusia, distribusi logistik, dan aktivitas ekonomi. Namun, sebuah jembatan terus menerima berbagai beban sepanjang masa operasinya. Beban kendaraan, perubahan temperatur, getaran, angin, korosi, kelelahan material, pergerakan tanah, hingga kejadian ekstrem dapat memengaruhi kondisi struktur dari waktu ke waktu.

Permasalahan muncul ketika perubahan kondisi tersebut tidak teridentifikasi sejak dini. Kerusakan struktural tidak selalu terlihat secara kasat mata. Retak kecil, perubahan regangan, pergeseran, peningkatan getaran, atau penurunan performa elemen struktur dapat berkembang secara bertahap.

Karena itu, inspeksi visual tetap penting tetapi dapat dilengkapi dengan teknologi Sensor SHMS Jembatan atau Structural Health Monitoring System (SHMS) untuk memperoleh data kondisi struktur secara kontinu.

Federal Highway Administration (FHWA) menjelaskan bahwa parameter seperti beban, regangan, temperatur, dan data lainnya dapat digunakan dalam pemantauan kesehatan struktur. FHWA juga menyoroti potensi continuous monitoring sebagai sistem peringatan dini terhadap kerusakan struktural yang serius.

Apa Itu Sensor SHMS Jembatan?

Structural Health Monitoring System (SHMS) merupakan sistem yang memanfaatkan jaringan sensor, sistem akuisisi data, komunikasi, pengolahan data, dan perangkat lunak monitoring untuk mengamati respons suatu struktur.

Pada implementasi jembatan, sensor ditempatkan pada titik-titik tertentu berdasarkan kajian engineering. Data yang diperoleh kemudian dikirim menuju data acquisition system dan selanjutnya diproses sehingga engineer atau pengelola infrastruktur dapat mengevaluasi perilaku struktur.

Sistem SHMS modern tidak hanya mengumpulkan data. Sistem dapat dirancang untuk membandingkan parameter yang terukur dengan baseline atau threshold tertentu sehingga perubahan abnormal dapat memicu notifikasi atau early warning.

Kajian ilmiah mengenai bridge health monitoring menjelaskan bahwa sistem peringatan dapat menggunakan satu atau beberapa ambang batas untuk mengidentifikasi kondisi struktural yang abnormal.

Mengapa Monitoring Real-Time Penting?

Inspeksi berkala memberikan informasi mengenai kondisi jembatan pada waktu pemeriksaan dilakukan. Namun, struktur tetap menerima beban dan pengaruh lingkungan di antara periode inspeksi.

Di sinilah Sensor SHMS Jembatan memberikan nilai tambah.

Sistem dapat mengumpulkan data secara kontinu atau pada interval yang telah ditentukan. Dengan demikian, engineer memperoleh gambaran mengenai bagaimana struktur bereaksi terhadap kondisi operasional sebenarnya.

FHWA menyebutkan bahwa tanpa instrumentasi permanen dan metode akuisisi data yang kontinu, respons struktur terhadap kejadian ekstrem sering kali sulit diukur secara kuantitatif.

SHMS karena itu dapat menjadi sumber informasi tambahan bagi asset owner untuk menentukan apakah suatu perubahan membutuhkan inspeksi lebih lanjut.

Parameter Apa Saja yang Dapat Dipantau?

Pemilihan sensor harus disesuaikan dengan desain struktur, risiko, lingkungan, dan tujuan monitoring. Tidak semua jembatan membutuhkan konfigurasi sensor yang sama.

Beberapa parameter yang umum digunakan antara lain:

1. Strain atau Regangan

Strain sensor digunakan untuk mengukur perubahan regangan pada elemen struktur. Data ini dapat membantu engineer memahami bagaimana komponen jembatan merespons beban.

Perubahan pola strain yang tidak normal dapat menjadi indikator yang membutuhkan evaluasi lebih lanjut.

2. Getaran dan Percepatan

Accelerometer dapat digunakan untuk mengukur respons dinamis jembatan.

Kendaraan berat, angin, gempa, maupun aktivitas lain dapat menghasilkan getaran pada struktur. Analisis karakteristik getaran dapat membantu engineer mengevaluasi perubahan perilaku dinamis jembatan.

Literatur SHM mencakup strain, acceleration, dan corrosion sebagai parameter yang dapat digunakan dalam diagnosis kondisi struktur.

3. Displacement

Sensor displacement digunakan untuk mengukur perubahan posisi atau pergerakan pada bagian struktur.

Pemantauan displacement penting karena perubahan yang tidak normal dapat menjadi salah satu informasi dalam evaluasi performa struktur. Berbagai teknologi pengukuran displacement untuk infrastruktur sipil, termasuk jembatan, telah dikembangkan untuk monitoring jangka panjang.

4. Temperatur

Temperatur memengaruhi pemuaian dan penyusutan material. Karena itu, data temperatur dapat membantu engineer membedakan perubahan respons struktur akibat kondisi lingkungan dengan perubahan yang berpotensi berasal dari kondisi struktural.

5. Korosi dan Kondisi Lingkungan

Pada struktur tertentu, sistem monitoring juga dapat digunakan untuk mengevaluasi parameter yang berkaitan dengan korosi dan lingkungan.

Korosi merupakan salah satu faktor penting dalam degradasi struktur, khususnya pada elemen baja dan tulangan beton. Sistem monitoring dapat membantu memberikan informasi tambahan mengenai perkembangan kondisi tersebut.

Bagaimana SHMS Memberikan Peringatan Dini?

Secara sederhana, alurnya dapat digambarkan sebagai:

Sensor → Data Acquisition → Communication Network → Data Processing → Analysis → Dashboard → Early Warning

Sensor mengukur parameter struktur dan mengirimkan data menuju sistem akuisisi. Data tersebut kemudian diproses dan dibandingkan dengan kondisi referensi atau threshold yang telah ditentukan oleh engineer.

Misalnya, sistem dapat dikonfigurasi dengan beberapa tingkat kondisi:

Normal — parameter berada dalam batas operasi yang ditetapkan.

Warning — terdapat perubahan yang membutuhkan perhatian atau evaluasi.

Critical — parameter melewati batas yang telah ditetapkan sehingga membutuhkan respons lebih cepat sesuai prosedur keselamatan.

Pendekatan ini membuat SHMS berfungsi layaknya sistem saraf digital sebuah jembatan: sensor mengumpulkan informasi dari struktur, sistem pusat menganalisisnya, dan operator memperoleh informasi ketika terdeteksi kondisi yang memerlukan perhatian.

Namun, alarm SHMS sebaiknya tidak dipahami sebagai diagnosis otomatis bahwa jembatan akan runtuh. Peringatan merupakan informasi untuk mendukung engineer melakukan evaluasi, inspeksi, atau tindakan mitigasi sesuai prosedur yang berlaku.

Belajar dari Tragedi Jembatan

Pentingnya pemantauan struktur semakin mendapat perhatian setelah berbagai kegagalan infrastruktur.

Salah satu contoh yang sering dibahas dalam literatur adalah runtuhnya I-35W Bridge di Minneapolis pada 1 Agustus 2007 yang menewaskan 13 orang. FHWA kemudian mendokumentasikan pengembangan remote structural monitoring pada jembatan penggantinya. Sistem tersebut dirancang untuk menyediakan informasi mengenai kondisi dan respons struktur serta menunjukkan bagaimana remote monitoring dapat mendukung pengelolaan keselamatan infrastruktur.

Pelajaran pentingnya bukan bahwa SHMS dapat menjamin kegagalan struktur tidak akan pernah terjadi. Nilai utama SHMS adalah menyediakan data objektif dan berkelanjutan sehingga indikasi perubahan kondisi dapat diketahui lebih awal dan keputusan pemeliharaan dapat dibuat berdasarkan informasi yang lebih baik.

SHMS sebagai Pendukung Preventive Maintenance

Pengelolaan jembatan secara tradisional sering mengandalkan jadwal inspeksi dan preventive maintenance berdasarkan periode tertentu.

Dengan SHMS, pendekatan tersebut dapat dikembangkan menuju condition-based maintenance.

Data aktual struktur membantu pengelola menentukan area yang membutuhkan perhatian lebih besar. Hal ini dapat membantu:

• memprioritaskan inspeksi;
• mendukung perencanaan pemeliharaan;
• mengidentifikasi anomali lebih awal;
• menyediakan historical data kondisi struktur;
• mengevaluasi respons terhadap beban atau kejadian tertentu;
• mendukung pengambilan keputusan berbasis data.

FHWA juga telah meneliti integrasi data Structural Health Monitoring dengan metode evaluasi lainnya untuk meningkatkan akurasi dan reliabilitas penilaian kemampuan struktur dalam menerima beban.

Dari Monitoring Menuju Smart Infrastructure

Perkembangan teknologi membuat Sensor SHMS Jembatan semakin terhubung dengan Internet of Things, wireless communication, cloud platform, computer vision, artificial intelligence, hingga digital twin.

Review penelitian terbaru menunjukkan bahwa perkembangan SHM bergerak menuju integrasi AI, computer vision, dan digital twin untuk menghasilkan penilaian kondisi infrastruktur yang semakin komprehensif.

Dalam implementasinya, dashboard dapat menampilkan berbagai informasi seperti grafik strain, temperatur, displacement, acceleration, status sensor, histori alarm, hingga tren perubahan parameter.

Hal tersebut memungkinkan pengelola infrastruktur mendapatkan situational awareness yang lebih baik dibandingkan hanya mengandalkan inspeksi sesaat.

PT Grha Bintang Utama dan Solusi Structural Monitoring

Sebagai perusahaan yang bergerak dalam solusi teknologi dan infrastruktur, PT Grha Bintang Utama dapat mendukung kebutuhan implementasi sistem monitoring struktur yang disesuaikan dengan kondisi dan kebutuhan proyek.

Pendekatan implementasi SHMS idealnya dimulai dari identifikasi kebutuhan, site assessment, kajian struktur, penentuan parameter yang perlu dipantau, pemilihan sensor, desain sistem komunikasi dan data acquisition, hingga pengembangan dashboard monitoring.

Setiap proyek membutuhkan konfigurasi berbeda. Karena itu, desain SHMS sebaiknya tidak hanya berorientasi pada jumlah sensor, tetapi pada informasi apa yang dibutuhkan untuk mendukung keputusan keselamatan dan pemeliharaan.

Kesimpulan

Kerusakan jembatan dapat berkembang secara bertahap dan tidak semuanya dapat dikenali hanya melalui pengamatan visual. Oleh karena itu, Sensor SHMS Jembatan dapat menjadi bagian penting dari strategi keselamatan dan mitigasi risiko infrastruktur.

Melalui pengukuran strain, displacement, acceleration, temperatur, kondisi lingkungan, dan parameter relevan lainnya, SHMS menyediakan data mengenai respons struktur secara kontinu.

Ketika data menunjukkan kondisi yang melewati threshold tertentu, sistem dapat memberikan peringatan sehingga engineer dan pengelola memiliki kesempatan untuk melakukan evaluasi lebih lanjut.

Pada akhirnya, teknologi SHMS bukan pengganti engineer maupun inspeksi fisik. SHMS merupakan decision-support system yang memperkuat inspeksi, preventive maintenance, dan manajemen aset dengan data yang lebih objektif.

Dengan pendekatan tersebut, pengelolaan jembatan dapat berkembang dari sekadar memperbaiki ketika terjadi kerusakan menuju mendeteksi, memahami, dan memitigasi risiko sejak dini.
