Bagaimana Sensor SHMS Membantu Mengukur Dampak Gempa Bumi pada Struktur Bangunan

Gempa bumi merupakan salah satu ancaman alam yang dapat memberikan beban dinamis besar terhadap bangunan dan infrastruktur. Ketika permukaan tanah bergerak akibat gempa, struktur bangunan ikut merespons melalui getaran, percepatan, deformasi, hingga pergeseran. Besarnya respons tersebut dapat berbeda antara satu bangunan dengan bangunan lainnya tergantung desain, material, ketinggian, kondisi tanah, dan karakteristik gempa.

Setelah gempa terjadi, pertanyaan penting bagi pemilik gedung dan engineer adalah: bagaimana struktur bangunan merespons gempa tersebut dan apakah terdapat perubahan yang membutuhkan pemeriksaan lebih lanjut?

Inspeksi visual tetap menjadi bagian penting dalam evaluasi pascagempa. Namun, tidak semua perubahan kondisi struktur dapat diketahui hanya melalui pengamatan visual. Di sinilah Sensor SHMS Gempa Bumi atau sensor dalam Structural Health Monitoring System (SHMS) memberikan nilai tambah dengan merekam respons struktur berdasarkan data pengukuran.

Melalui kombinasi accelerometer, strain gauge, displacement sensor, tiltmeter, dan perangkat lainnya, SHMS dapat menyediakan informasi mengenai bagaimana struktur bereaksi sebelum, selama, dan setelah kejadian gempa.

U.S. Geological Survey (USGS) menjelaskan bahwa instrumen strong-motion digunakan untuk merekam gerakan tanah yang kuat dan menghasilkan data penting mengenai bagaimana gempa memengaruhi struktur dan lingkungan terbangun. Pelajari Earthquake Hazards Program dari USGS

Apa Itu Sensor SHMS Gempa Bumi?

Structural Health Monitoring System merupakan sistem monitoring yang menggunakan jaringan sensor untuk mengukur respons fisik suatu struktur.

Dalam konteks gempa bumi, Sensor SHMS Gempa Bumi dapat ditempatkan pada berbagai titik strategis bangunan. Penempatannya ditentukan berdasarkan desain struktur, karakteristik bangunan, parameter yang ingin diamati, serta kajian engineering.

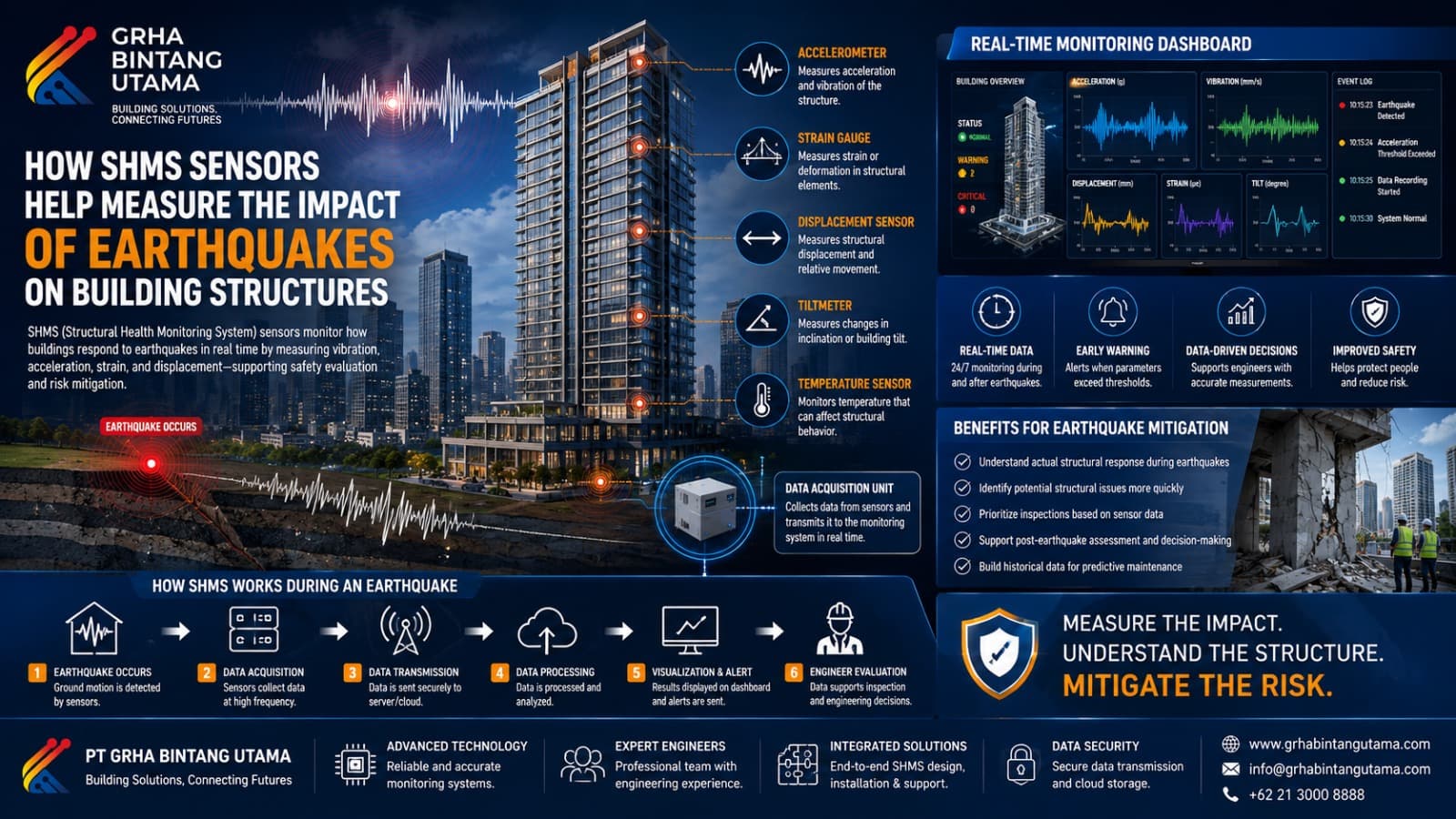

Arsitektur sederhananya dapat digambarkan sebagai:

Sensor → Data Acquisition → Communication Network → Data Processing → Analytics → Dashboard → Alert

Ketika gempa terjadi, sensor menangkap respons struktur. Data tersebut diteruskan menuju sistem akuisisi, diproses, kemudian ditampilkan melalui dashboard monitoring.

Engineer kemudian dapat menggunakan informasi tersebut sebagai salah satu sumber data untuk mengevaluasi perilaku struktur.

SHMS bukan pengganti inspeksi fisik atau analisis engineer. Teknologi ini berfungsi sebagai decision-support system yang menyediakan data kuantitatif untuk mendukung proses evaluasi.

1. Accelerometer Mengukur Percepatan dan Getaran

Salah satu sensor paling penting dalam monitoring respons gempa adalah accelerometer.

Ketika gempa terjadi, tanah mengalami percepatan yang kemudian ditransmisikan menuju struktur. Bangunan akan merespons gerakan tersebut sesuai karakteristik dinamisnya.

Accelerometer dapat ditempatkan pada beberapa lantai atau titik struktur untuk merekam percepatan.

Data tersebut dapat membantu engineer memahami:

• intensitas respons getaran;
• percepatan pada berbagai level bangunan;
• karakteristik respons dinamis;
• perubahan pola vibrasi;
• respons bangunan terhadap kejadian seismik.

Pada gedung bertingkat, pemasangan accelerometer pada beberapa elevasi juga memungkinkan perbandingan respons antara bagian bawah dan bagian atas bangunan.

National Institute of Standards and Technology (NIST) melakukan penelitian terkait structural engineering dan performa struktur terhadap berbagai bahaya, termasuk gempa. Pelajari Structural Engineering dari NIST

2. Strain Gauge Mengukur Regangan Struktur

Ketika bangunan menerima gaya akibat gempa, elemen struktur dapat mengalami regangan.

Strain gauge digunakan untuk mengukur perubahan regangan tersebut.

Sensor dapat ditempatkan pada elemen tertentu berdasarkan kebutuhan engineering untuk memberikan data mengenai bagaimana elemen struktur merespons beban dinamis.

Informasi strain dapat digunakan untuk:

• membandingkan respons sebelum dan setelah kejadian;
• mengidentifikasi perubahan pola regangan;
• memonitor respons pada elemen tertentu;
• mendukung evaluasi engineering.

Data strain menjadi lebih bernilai ketika dikombinasikan dengan informasi dari accelerometer, displacement sensor, serta parameter lainnya.

Dengan demikian, engineer tidak hanya melihat seberapa kuat bangunan bergetar, tetapi juga bagaimana elemen tertentu merespons beban tersebut.

3. Displacement Sensor Mengukur Pergeseran

Gempa dapat menyebabkan bangunan mengalami pergerakan lateral maupun perubahan posisi pada bagian tertentu.

Displacement sensor digunakan untuk mengukur perubahan posisi relatif suatu elemen struktur.

Pada implementasi SHMS, displacement monitoring dapat memberikan informasi mengenai:

• pergeseran struktur;
• perubahan posisi elemen;
• movement pada joint tertentu;
• perubahan kondisi sebelum dan setelah gempa.

Pada gedung bertingkat, informasi mengenai pergerakan antarbagian struktur dapat menjadi salah satu parameter penting dalam evaluasi respons bangunan.

Data ini harus dianalisis bersama parameter lain serta dibandingkan dengan baseline dan batas engineering yang telah ditentukan.

4. Tiltmeter Mengukur Perubahan Kemiringan

Selain getaran dan displacement, perubahan kemiringan juga dapat menjadi parameter yang relevan.

Tiltmeter merupakan sensor yang digunakan untuk mengukur perubahan sudut atau inclination.

Sensor ini dapat membantu mengidentifikasi perubahan orientasi struktur dalam skala tertentu.

Apabila setelah gempa terdapat perubahan tilt dibandingkan baseline sebelumnya, informasi tersebut dapat menjadi salah satu indikator yang membutuhkan evaluasi lebih lanjut.

Namun, perubahan pembacaan tidak selalu berarti kerusakan. Faktor temperatur, settlement, karakteristik sensor, dan kondisi lingkungan juga harus diperhitungkan oleh engineer.

Mengapa Data Sebelum Gempa Sangat Penting?

Salah satu kekuatan utama SHMS adalah kemampuan membangun baseline data.

Sebelum gempa terjadi, sistem telah mengumpulkan informasi mengenai bagaimana struktur berperilaku dalam kondisi normal.

Misalnya:

Baseline Normal → Gempa Terjadi → Respons Struktur → Pascagempa → Comparison & Evaluation

Engineer kemudian dapat membandingkan karakteristik sebelum dan setelah kejadian.

Jika terdapat perubahan signifikan pada acceleration, natural frequency, strain, displacement, atau parameter lainnya, data tersebut dapat menjadi dasar untuk melakukan pemeriksaan lebih lanjut.

Inilah perbedaan penting antara monitoring kontinu dan pengukuran yang baru dilakukan setelah kejadian.

Dengan monitoring kontinu, terdapat rekaman mengenai kondisi sebelum, selama, dan setelah gempa.

Dari Data Gempa Menuju Early Warning

Sensor SHMS Gempa Bumi juga dapat diintegrasikan dengan threshold monitoring.

Sebagai contoh, dashboard dapat menggunakan beberapa status:

NORMAL
Parameter berada dalam batas kondisi normal yang telah ditentukan.

WARNING
Terdapat perubahan yang membutuhkan perhatian atau evaluasi.

CRITICAL
Parameter melewati threshold yang telah ditentukan sehingga membutuhkan respons sesuai prosedur keselamatan.

Apabila sensor mendeteksi kondisi tertentu, sistem dapat menghasilkan notifikasi secara otomatis.

Namun penting untuk membedakan antara earthquake early warning dan structural early warning.

Earthquake early warning bertujuan memberikan informasi bahwa guncangan gempa sedang atau akan mencapai lokasi tertentu. Sementara SHMS lebih berfokus pada bagaimana struktur merespons kejadian tersebut.

USGS mengoperasikan ShakeAlert sebagai sistem earthquake early warning di wilayah tertentu di Amerika Serikat, yang menunjukkan bagaimana jaringan sensor dapat mendukung penyebaran informasi cepat terkait gempa. Pelajari sistem ShakeAlert dari USGS

Membantu Evaluasi Pascagempa

Setelah gempa besar, proses inspeksi bangunan menjadi sangat penting.

Pada kondisi konvensional, engineer melakukan pemeriksaan untuk mencari retakan, deformasi, kerusakan sambungan, dan indikasi lainnya.

SHMS dapat melengkapi proses tersebut.

Misalnya, sistem menunjukkan bahwa accelerometer di lantai tertentu merekam respons yang berbeda secara signifikan, atau strain sensor menunjukkan perubahan dibandingkan baseline.

Informasi tersebut dapat membantu engineer menentukan area yang perlu mendapatkan prioritas inspeksi.

Pendekatan ini dapat membuat evaluasi lebih terarah.

Bukan berarti SHMS secara otomatis menentukan apakah bangunan aman atau tidak, tetapi sistem memberikan additional layer of information yang membantu proses engineering assessment.

SHMS untuk Gedung Bertingkat

Implementasi Sensor SHMS Gempa Bumi sangat relevan pada gedung bertingkat karena respons struktur dapat berbeda pada setiap elevasi.

Sensor dapat didistribusikan pada:

• basement;
• lantai bawah;
• lantai tengah;
• lantai atas;
• rooftop;
• elemen struktur tertentu.

Dengan konfigurasi tersebut, engineer dapat membandingkan respons bangunan pada berbagai titik.

Pada saat gempa, sistem dapat merekam bagaimana gelombang dan respons dinamis berkembang dari bagian bawah hingga bagian atas struktur.

Data tersebut dapat digunakan untuk memahami performa aktual bangunan dibandingkan dengan perilaku yang diperkirakan berdasarkan analisis desain.

Mendukung Strategi Mitigasi Gempa

SHMS merupakan salah satu bagian dari strategi mitigasi yang lebih luas.

Mitigasi gempa tetap membutuhkan desain struktur yang tepat, kepatuhan terhadap standar, inspeksi, maintenance, emergency response plan, serta kesiapan penghuni.

Federal Emergency Management Agency (FEMA) menyediakan berbagai panduan mengenai mitigasi risiko gempa dan pengurangan risiko pada bangunan. Pelajari Earthquake Risk Management dari FEMA

SHMS memperkuat pendekatan tersebut melalui data.

Dengan data aktual, pemilik aset dan engineer memiliki informasi tambahan untuk memahami respons bangunan terhadap kejadian nyata.

SHMS sebagai Bagian dari Smart Building

Perkembangan teknologi memungkinkan SHMS terintegrasi dengan ekosistem smart building.

Dashboard dapat menampilkan:

• acceleration;
• vibration;
• strain;
• displacement;
• tilt;
• sensor status;
• historical trend;
• alarm history;
• event recording.

Sistem juga dapat dikembangkan bersama IoT, Building Management System, CCTV, command center, cloud platform, AI analytics, hingga digital twin.

Integrasi tersebut memungkinkan informasi keselamatan struktur menjadi bagian dari sistem pengelolaan gedung yang lebih luas.

Dari Reactive Menuju Data-Driven Mitigation

Pendekatan tradisional cenderung melakukan evaluasi setelah kejadian terjadi.

Dengan SHMS, pendekatan dapat berkembang menjadi:

Continuous Monitoring → Event Detection → Structural Response Analysis → Inspection → Engineering Evaluation → Mitigation Action

Historical data juga membantu engineer memahami tren kondisi struktur dari waktu ke waktu.

Dengan demikian, monitoring tidak hanya bermanfaat ketika gempa terjadi.

Data sehari-hari dapat membantu membangun baseline yang sangat penting ketika kejadian ekstrem benar-benar terjadi.

Implementasi SHMS Bersama PT Grha Bintang Utama

Sebagai perusahaan yang bergerak di bidang teknologi dan solusi infrastruktur, PT Grha Bintang Utama dapat mendukung implementasi Structural Health Monitoring System yang disesuaikan dengan karakteristik dan kebutuhan setiap proyek.

Tahapan implementasi dapat meliputi:

Site Assessment → Engineering Study → Sensor Mapping → System Design → Installation → Integration → Commissioning → Monitoring & Maintenance

Pemilihan sensor tidak seharusnya hanya berdasarkan jumlah perangkat.

Pertanyaan yang lebih penting adalah:

“Data apa yang dibutuhkan untuk memahami respons struktur ketika gempa terjadi?”

Dari kebutuhan tersebut, engineer dapat menentukan jenis sensor, lokasi pemasangan, sampling rate, sistem komunikasi, data acquisition, threshold, dashboard, hingga metode penyimpanan historical data.

Dengan pendekatan engineering yang tepat, SHMS dapat menjadi salah satu komponen penting dalam strategi keselamatan dan mitigasi risiko bangunan.

Kesimpulan

Gempa bumi dapat memberikan beban dinamis yang signifikan terhadap struktur, sementara dampaknya tidak selalu dapat diketahui hanya melalui inspeksi visual.

Sensor SHMS Gempa Bumi membantu menyediakan data mengenai bagaimana bangunan benar-benar merespons suatu kejadian seismik.

Accelerometer mengukur percepatan dan getaran, strain gauge memonitor regangan, displacement sensor mengukur pergeseran, sementara tiltmeter memberikan informasi mengenai perubahan kemiringan.

Ketika seluruh data tersebut dikombinasikan dalam satu Structural Health Monitoring System, engineer memperoleh gambaran yang lebih komprehensif mengenai respons struktur.

SHMS tidak menggantikan inspeksi atau penilaian engineer. Sebaliknya, teknologi ini memperkuat keduanya melalui real-time data, historical baseline, event recording, dan early warning.

Pendekatan keselamatan yang lebih kuat adalah:

Real-Time Monitoring + Physical Inspection + Engineering Evaluation + Risk Mitigation.

Dengan pendekatan tersebut, pengelolaan keselamatan bangunan dapat berkembang dari sekadar bereaksi setelah gempa menjadi strategi yang lebih proaktif dan berbasis data:

Measure the Impact. Understand the Structure. Mitigate the Risk.
